БРС для ПНД труб: соединения ПНД/ПНД и ПНД/сталь Ду50–Ду200

БРС для ПНД труб превращает полиэтиленовый трубопровод в секционную систему, которую можно быстро разъединять в предусмотренных проектом точках. К торцам труб приваривают формованные бурты из ПНД, между ними устанавливают уплотнение, а снаружи узел охватывает металлический шарнирный хомут с клином или болтом.

Изготовитель соединений — ПО «АлМаш», г. Барнаул. БРС ПНД/ПНД и переходные узлы ПНД/сталь выпускаются в размерах Ду50, 65, 80, 100, 125, 150 и 200 для труб SDR 11 и SDR 17. Основная рабочая среда — вода, температурный диапазон — от −45 до +100 °C.

Допустимое давление всей линии определяют с учетом марки полиэтилена, SDR, температуры, сварных соединений и арматуры.

Зачем полиэтиленовой магистрали быстроразъемный узел

ПНД трубы обычно соединяют сваркой встык или электросварными фитингами. Получается герметичная, долговечная, но неразъемная нитка. Если линия временная, сезонная или регулярно перестраивается, каждый демонтаж потребует резки и повторной сварки.

БРС оставляет сварными только переходы «труба — бурт», а эксплуатационное разъединение переносит в шарнирный хомут. Это удобно для водоотлива, карьерных и строительных водоводов, обводнения, промывки, временной подачи технической воды и подключения секций к стальным участкам.

Нужно различать БРС для ПНД и чугунный прижимной фланец под стандартный многоболтовой ответный фланец. На странице завода показаны оба класса продукции. Быстроразъемный комплект ПО «АлМаш» использует специальный профиль буртов и один шарнирный хомут; фланцы ПНД с полимерным или эпоксидным покрытием относятся к другой схеме присоединения.

Смешивать детали этих систем нельзя.

Три основные схемы: ПНД/ПНД, ПНД/сталь и ПНД/рукав

Для переходной сборки важно назвать обе стороны полностью. Запись «БРС Ду100 для ПНД» не отвечает, требуется ли ПНД/ПНД, ПНД/сталь или ПНД/рукав. Во втором случае узел состоит из полиэтиленового бурта и ответного бурта из стали 20; применяются сварка ПНД и сварка стали. В третьем используется бурт ПНД и стальной ерш, на котором гибкий рукав закрепляют предусмотренным способом.

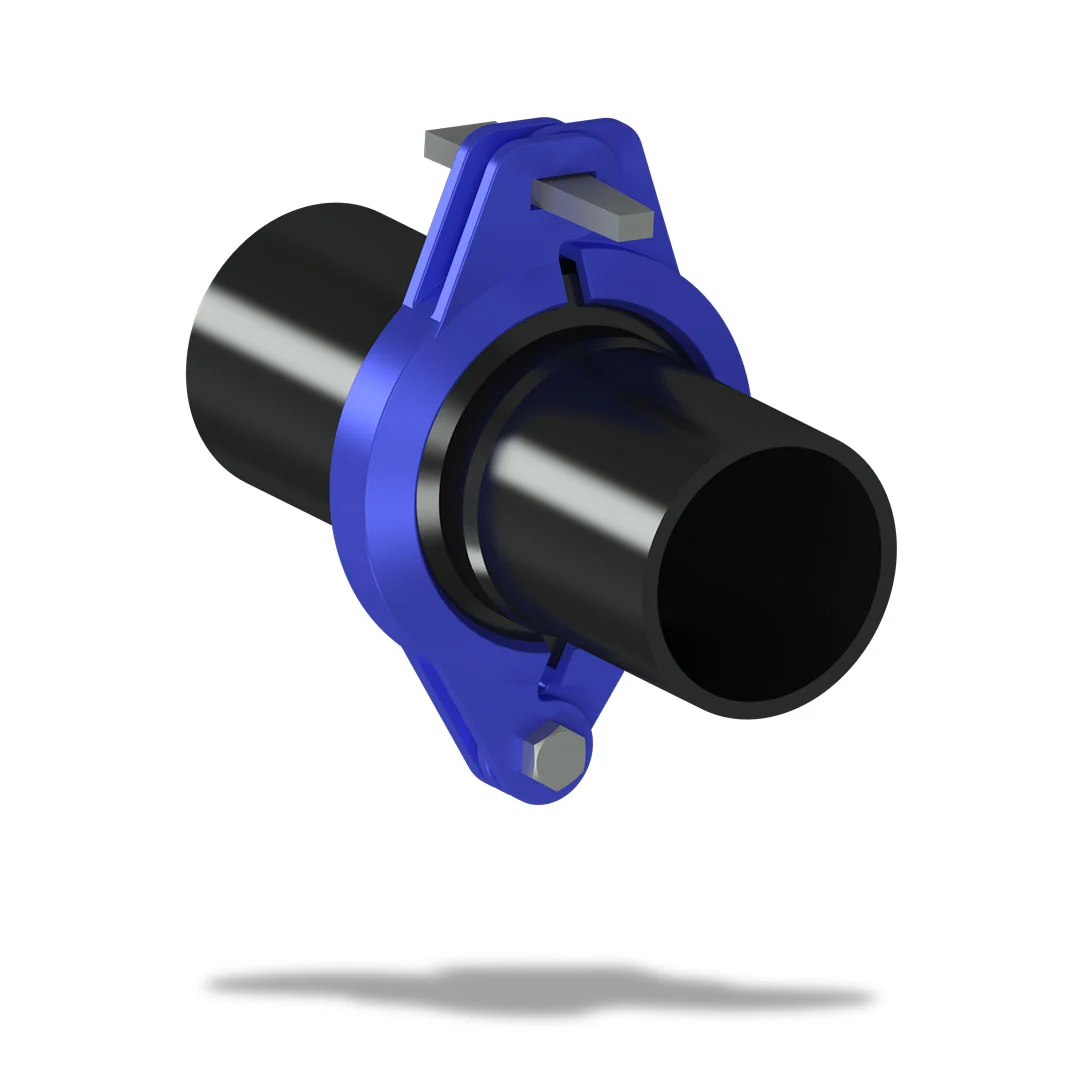

Устройство соединения ПНД труб с шарнирным хомутом

1. Литой полиэтиленовый бурт. Втулку изготавливают литьем и механически обрабатывают под профиль металлического хомута БРС.
2. Ответный бурт. Для ПНД/ПНД он тоже полиэтиленовый; для ПНД/сталь — из стали 20; для ПНД/рукав используется стальной ерш.
3. Эластомерное кольцо 7В14-1. Оно центрирует сопряжение и усиливает герметизацию под действием внутреннего давления.
4. Шарнирный хомут из Ст.35. Полухомуты охватывают профили буртов по окружности.
5. Клин или один болт. Замок закрывает хомут и удерживает стык в рабочем положении.

Металлический хомут не должен пережимать стенку обычной ПНД трубы. Он работает по специально сформированному бурту, геометрия которого согласована с профилем БРС.

SDR 11 и SDR 17: что означает параметр

SDR — отношение номинального наружного диаметра полиэтиленовой трубы к номинальной толщине ее стенки. При одинаковом материале и диаметре меньшее число SDR означает более толстую стенку. Но SDR само по себе не задает допустимое давление всей системы: также учитываются марка полиэтилена, коэффициент запаса, температура, срок службы, качество сварки, фитинги и условия прокладки.

Соединения рассчитаны на ПНД трубы SDR 11 и SDR 17. При заказе нельзя ограничиваться фразой «под SDR 11»: требуется наружный диаметр и фактическая толщина стенки. Номинальный Ду БРС и наружный диаметр полиэтиленовой трубы обозначаются разными числами. Для фланцевых переходов применяются, например, пары 50/63, 65/75, 80/90, 100/110, 150/160, 200/200, 200/225, 250/250 и 300/315, поэтому соответствие всегда проверяют по чертежу.

Все типоразмеры БРС ПНД/ПНД

Для Ду50–Ду125 применяются клиновые и болтовые соединения Ру1,6 МПа. В размерах Ду150 и Ду200 болтовые узлы рассчитаны на Ру1,6 МПа, а клиновые — на Ру0,6 МПа. Это конструктивное различие необходимо сохранять в спецификации: вся ПНД-серия не имеет единого давления.

Все типоразмеры переходов ПНД/сталь

Переходная серия соединяет пластиковую и металлическую секции без промежуточной многоболтовой пары. Все семь диаметров выполняются на Ру1,6 МПа с клиновым или болтовым замком. Со стороны ПНД устанавливается сварной полиэтиленовый бурт, со стороны стали — приварной бурт из стали 20.

Как сварить бурт БРС с ПНД трубой

Полиэтиленовую часть присоединяют сваркой по технологии, соответствующей материалу трубы и конструкции втулки. Работу выполняет аттестованный персонал на исправном оборудовании. Торцы должны быть чистыми, сухими, соосными и подготовленными непосредственно перед нагревом. Пыль, влага, жир, неснятый окисленный слой и перекос ухудшают качество шва. Температуру нагревателя, давление осадки, время прогрева и охлаждения берут из утвержденной технологической карты, а не из универсальной статьи.

Особое внимание уделяют свободному ходу металлического хомута и сохранению профиля бурта. После сварки узел охлаждают без принудительного изгиба. Грат и смещение не должны перекрывать расчетный проход или мешать посадке уплотнения. Для перехода ПНД/сталь отдельно контролируют сварку стального бурта; нагрев и искры не должны повредить полиэтиленовую сторону.

Монтаж быстроразъемного соединения ПНД

1. Убедиться, что трубопровод остановлен, опорожнен и не находится под остаточным давлением.
2. Подвести секции без растягивания и бокового изгиба. БРС не предназначено для исправления неверной трассировки.
3. Очистить профили буртов и проверить ПНД на трещины, задиры, глубокие риски и деформацию.
4. Проверить маркировку кольца, его эластичность и совместимость с водой и температурой.
5. Установить уплотнение без перекручивания и совместить бурты соосно.
6. Закрыть шарнирный хомут, убедиться, что профиль охватил оба бурта по всей окружности.
7. Зафиксировать штатный клин или болт. Не пытаться получить герметичность чрезмерной затяжкой при явном перекосе.
8. Заполнить линию постепенно, удалить воздух в предусмотренных точках и выполнить испытание по проектному регламенту.

Температурное удлинение и опоры

Полиэтилен заметно изменяет длину при колебаниях температуры. Быстроразъемный узел нельзя использовать как неподвижную опору, компенсатор или шарнир, если это не предусмотрено проектом. Трасса должна иметь рассчитанные опоры, анкеровку и возможность компенсации. Массу заполненной трубы, динамику при пуске насоса, гидроудар и усилие от изгиба воспринимает трубопроводная система, а не только хомут.

При прокладке на поверхности защищают ПНД от точечных опор и абразивного перемещения по грунту. В месте БРС оставляют пространство для открытия хомута и демонтажа секции. Переход ПНД/сталь поддерживают так, чтобы тяжелая металлическая часть не создавала постоянный изгибающий момент на сварном стыке полиэтилена.

Давление, гидроудар и безопасная эксплуатация

Номинальное давление хомута не дает права эксплуатировать трубу на том же уровне. Допустимое давление системы ограничивает самый слабый компонент: ПНД труба выбранной марки и SDR, сварной шов, бурт, уплотнение, переходная деталь или арматура. При быстром закрытии затвора, пуске и останове насоса возникает переходный процесс, поэтому расчет учитывает гидроудар. Для временных магистралей это особенно важно: частая перекладка меняет высотный профиль, длину и количество воздушных карманов.

Никогда не выбивайте клин и не ослабляйте болт, пока не подтвержден нулевой напор. Гибкая полиэтиленовая труба способна накапливать упругую энергию даже после остановки насоса.

Диагностика протечки

Сравнение способов соединения ПНД труб

Что сообщить заводу при заказе

• схему соединения: ПНД/ПНД, ПНД/сталь или ПНД/рукав;
• марку полиэтилена, SDR, наружный диаметр и толщину стенки;
• требуемый Ду быстроразъемного узла;
• рабочее и испытательное давление, возможный гидроудар;
• состав воды или иной среды, температуру и наличие абразива;
• клиновой или болтовой хомут;
• тип стальной ответной части для перехода;
• количество полных комплектов и запасных колец;
• условия прокладки, частоту демонтажа и требования к документам.

Транспортировка и хранение ПНД-буртов

Полиэтиленовые детали защищают от острых кромок, ударов и длительного контакта с нагретым металлом. Бурты нельзя использовать как точки строповки трубы. При складировании исключают постоянную деформацию профиля под массой других секций. Металлические хомуты хранят отдельно от мягких посадочных поверхностей, чтобы они не оставляли задиров.

Перед сваркой детали выдерживают в условиях, предусмотренных технологией, и очищают без растворителей, повреждающих ПНД. Уплотнения оставляют в упаковке, защищают от ультрафиолета, озона и масел. На площадке полезно комплектовать наборы по каждой секции: два нужных бурта, одно кольцо, один хомут и замок. Это снижает риск смешения Ду, Ру и типов перехода.

Приемка сварного соединения

После сварки фиксируют оператора, оборудование, дату, параметры цикла и идентификаторы трубы и фитинга. Визуально оценивают равномерность валика, соосность, отсутствие загрязнений и недопустимого смещения. Для ответственных объектов применяют предусмотренные проектом методы контроля. Сам факт, что бурт не отрывается рукой, не доказывает качество шва.

Контрольная сборка хомута проводится после полного охлаждения. Профиль должен войти без принудительной правки. Если сварка потянула бурт и хомут садится только ударами или с перекосом, такой узел не допускают к опрессовке до решения специалиста.

Пуск и гидравлическое испытание

1. Проверить завершение сварочных работ и соблюдение времени охлаждения.
2. Осмотреть все опоры, анкеры, хомуты и направления переходов.
3. Заполнять трубопровод с низкой точки и выпускать воздух из предусмотренных верхних точек.
4. Поднимать давление ступенчато, контролируя деформации и смещение секций.
5. Осматривать стыки безопасным способом, не находясь напротив возможного выброса.
6. Зафиксировать давление, выдержку, температуру и результат в акте.
7. После сброса давления повторно проверить посадку хомутов и состояние ПНД-буртов.

Пневматическое испытание несет больше накопленной энергии, чем гидравлическое, и проводится только по специально утвержденной процедуре. Статья не задает испытательное давление: его определяет проект с учетом трубы, фитингов и нормативных требований.

Пример подбора перехода ПНД/сталь

Допустим, мобильный насос подключают к ПНД трубе наружным диаметром 110 мм, SDR 17, а со стороны насоса идет стальной патрубок. Сначала уточняют расчетный проход и выбирают соответствующий Ду БРС по чертежу. Затем проверяют, что Ру1,6 МПа переходной серии выше рабочего и пикового давления системы с требуемым запасом. В заявке указывают ПНД/сталь, размеры обеих труб, воду и температуру, клиновой либо болтовой замок, марку уплотнения и количество запасных колец.

После получения изделий полиэтиленовый бурт сваривают по технологической карте, стальной — по технологии для марки трубы. Насос устанавливают на раме, а переход поддерживают так, чтобы масса патрубка не изгибала ПНД. Только после этого соединение собирают и испытывают. Такой порядок показывает, почему подбор начинается не с цены хомута, а с полной схемы линии.

Когда БРС ПНД не является лучшим решением

Если трубопровод закапывается на весь срок службы и разборка не планируется, стыковая сварка может быть проще и компактнее. Для подключения стандартной фланцевой арматуры иногда удобнее обычный ПНД-фланец. При малых диаметрах и бытовом давлении применяются компрессионные фитинги. Шарнирное БРС оправдано, когда экономия времени на многократной сборке действительно компенсирует специальную номенклатуру буртов и запасных частей.

Дополнительные вопросы

Нужно ли смазывать кольцо?

Только если это разрешено инструкцией на уплотнение. Случайное масло может вызвать разбухание резины или загрязнить питьевую воду. Смазка не исправляет поврежденный паз.

Можно ли многократно разбирать полиэтиленовый бурт?

Разъемность предусмотрена конструкцией, но перед каждой сборкой проверяют профиль, деформацию, задиры и уплотнение. Допустимое число циклов и критерии браковки подтверждает документация производителя.

Что делать, если хомут закрывается только с большим усилием?

Не увеличивать рычаг. Нужно проверить соосность, правильность Ду/Ру, положение кольца, чистоту и деформацию буртов. Исправный комплект должен собираться штатным способом.

Вывод

Быстроразъемные соединения для ПНД труб производства ПО «АлМаш» решают две задачи: создают разборный стык между полиэтиленовыми секциями и выполняют компактный переход на стальную трубу или гибкий рукав.

Каталожная линейка охватывает Ду50–Ду200, SDR 11 и 17, клиновые и болтовые замки. Надежный результат зависит от точной идентификации трубы, качественной сварки бурта, правильной опоры, совместимого кольца и соблюдения давления.

Поэтому БРС подбирают не «по похожему диаметру», а по полной конфигурации ПНД/ПНД, ПНД/сталь или ПНД/рукав с актуальным чертежом и паспортом завода.
