Как выбрать автоматический выключатель для квартиры

Автоматический выключатель защищает кабель от перегрузки и короткого замыкания. Его выбирают не «по мощности прибора» и не по принципу «чем больше ампер, тем лучше», а по проекту линии: сечению и способу прокладки кабеля, ожидаемой нагрузке, условиям отключения и характеристикам сети.

Важно: подбор аппаратов защиты и работы внутри щита должен выполнять квалифицированный электрик. Ошибка в номинале может привести к перегреву проводки, пожару или поражению током.

Какие параметры смотреть

Сначала кабель, затем автомат

Номинал автомата должен защищать самый уязвимый участок линии. Допустимый ток кабеля зависит не только от сечения, но и от материала жил, числа нагруженных проводников, температуры, способа прокладки и соседних кабелей. Поэтому таблица «1,5 мм² — 16 А, 2,5 мм² — 25 А» без условий может дать опасный результат.

Для розеточной группы, освещения, духового шкафа или кондиционера расчёт выполняют отдельно. Если к одной линии подключены проводники разного сечения, аппарат выбирают с учётом меньшего допустимого тока либо меняют схему.

Характеристика B или C

Буква перед номиналом описывает работу электромагнитного расцепителя при большом токе. В бытовых щитах чаще встречаются B и C. Характеристика C лучше переносит кратковременные пусковые токи, но для быстрого отключения требует большего тока короткого замыкания. Поэтому заменять B на C только из-за периодических срабатываний нельзя: сначала ищут причину и проверяют линию измерениями.

Отключающая способность

Маркировка 4,5 кА, 6 кА или 10 кА показывает предельную коммутационную способность аппарата по соответствующему стандарту. Нужное значение зависит от ожидаемого тока короткого замыкания в месте установки. Его определяют расчётом и проверяют измерением параметров цепи после монтажа.

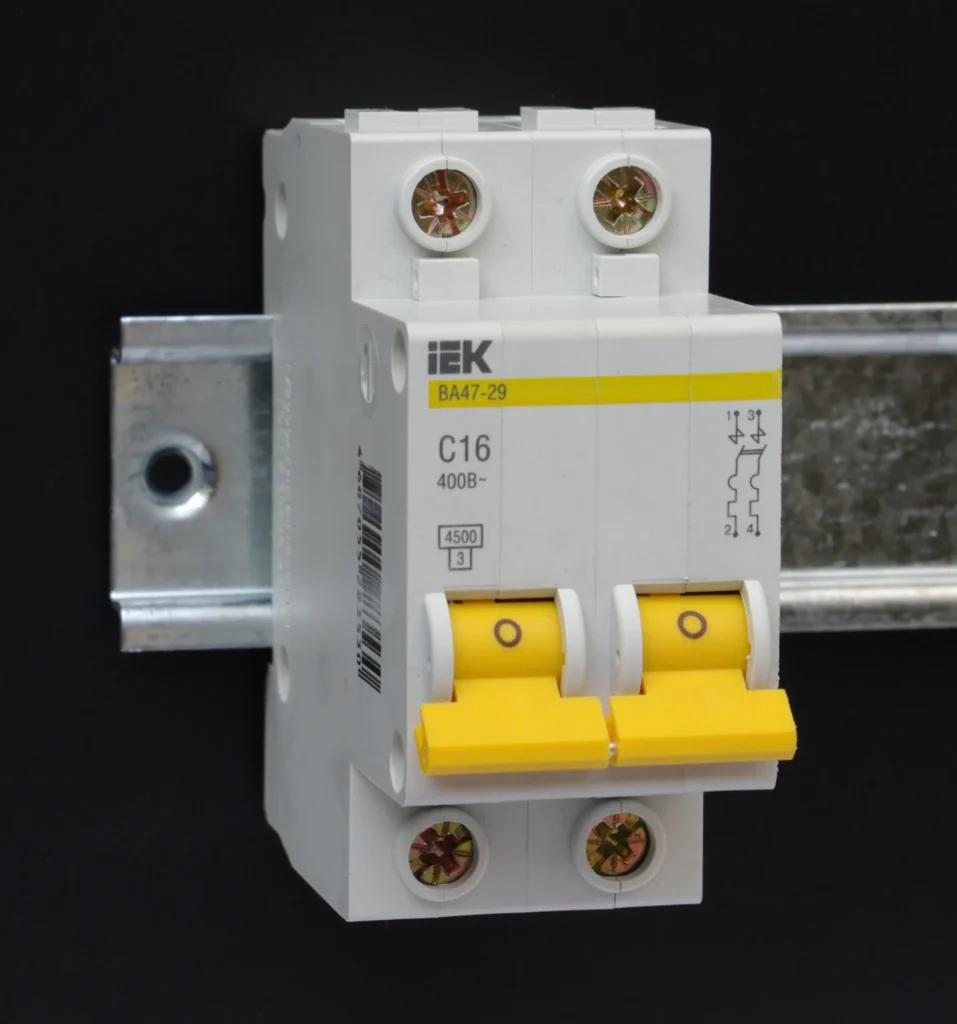

Однополюсный или двухполюсный

В однофазных групповых линиях обычно защищают фазный проводник, а требования к разрыву нейтрали зависят от схемы сети и проекта. На вводе могут применяться двухполюсные аппараты или устройства, одновременно отключающие фазу и нейтраль. Нельзя ставить отдельный однополюсный автомат только в нейтральный проводник.

Можно ли смешивать бренды

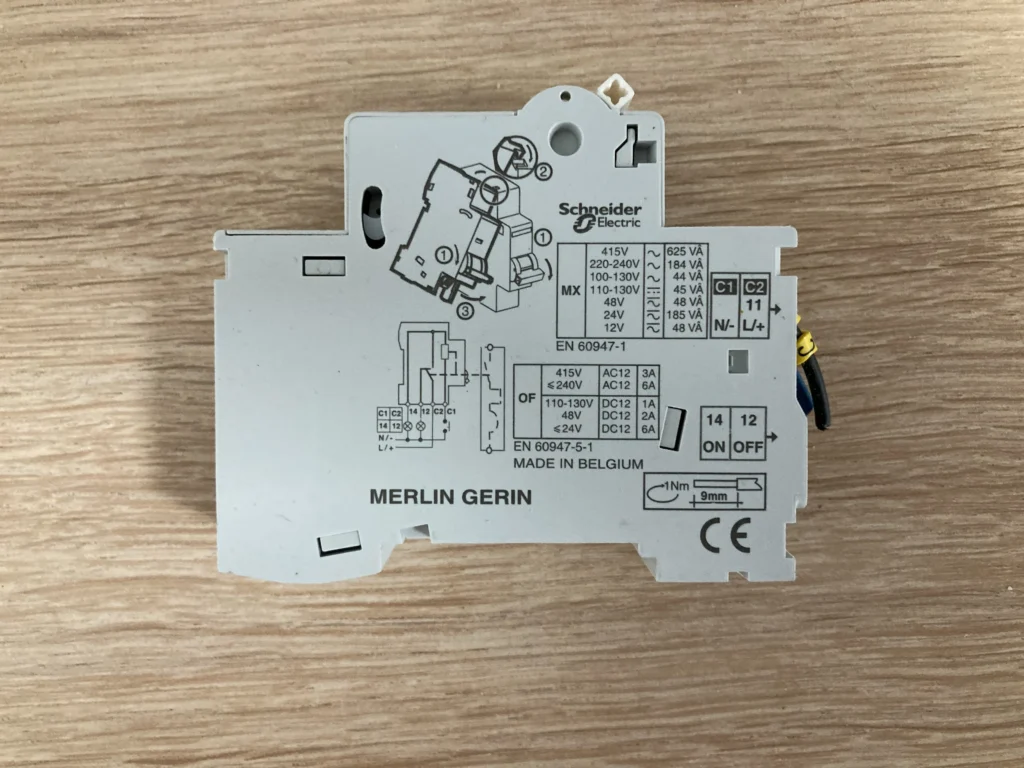

Модульные аппараты разных марок могут устанавливаться на одну DIN-рейку, но гребёнчатые шины, дополнительные контакты, расцепители и геометрия клемм не всегда совместимы. Для сборки на шинах удобнее использовать согласованную линейку одного производителя — например, Hager, ABB, Schneider Electric или IEK — и проверять совместимость по официальному каталогу, а не по внешнему сходству.

Чек-лист перед покупкой

• есть схема щита и расчёт нагрузки;
• известны материал, сечение и способ прокладки кабеля;
• проверен ток короткого замыкания;
• выбраны номинал и характеристика расцепления;
• уточнены число полюсов и отключающая способность;
• проверена совместимость с шиной и аксессуарами;
• аппарат покупается у надёжного продавца с понятной маркировкой.
