Как выбрать электрощит для квартиры: размер, корпус и комплектация

Размер квартирного щита определяют после составления однолинейной схемы. Нужно учесть не только автоматы, но и УЗО, дифавтоматы, реле напряжения, контактор, ограничитель перенапряжений, клеммы, шины и резерв.

Щит, выбранный «впритык», трудно собирать и модернизировать.

Важно: корпус не делает электроустановку безопасной сам по себе. Нужны правильная схема, аппаратная совместимость, расчёт нагрева, аккуратная разводка и проверка после монтажа.

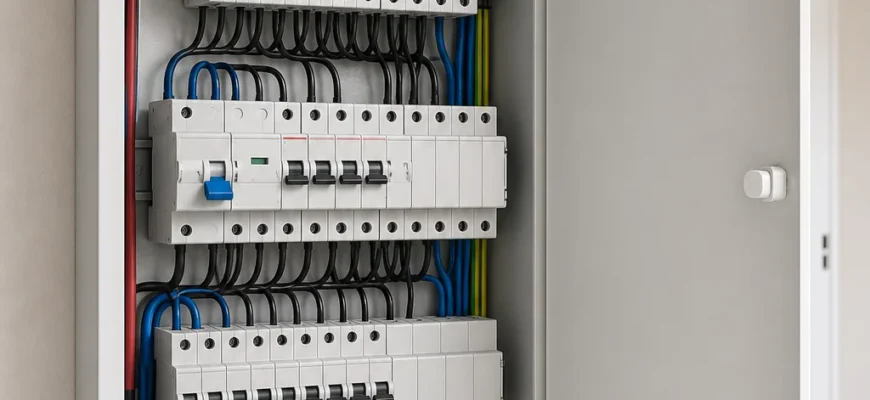

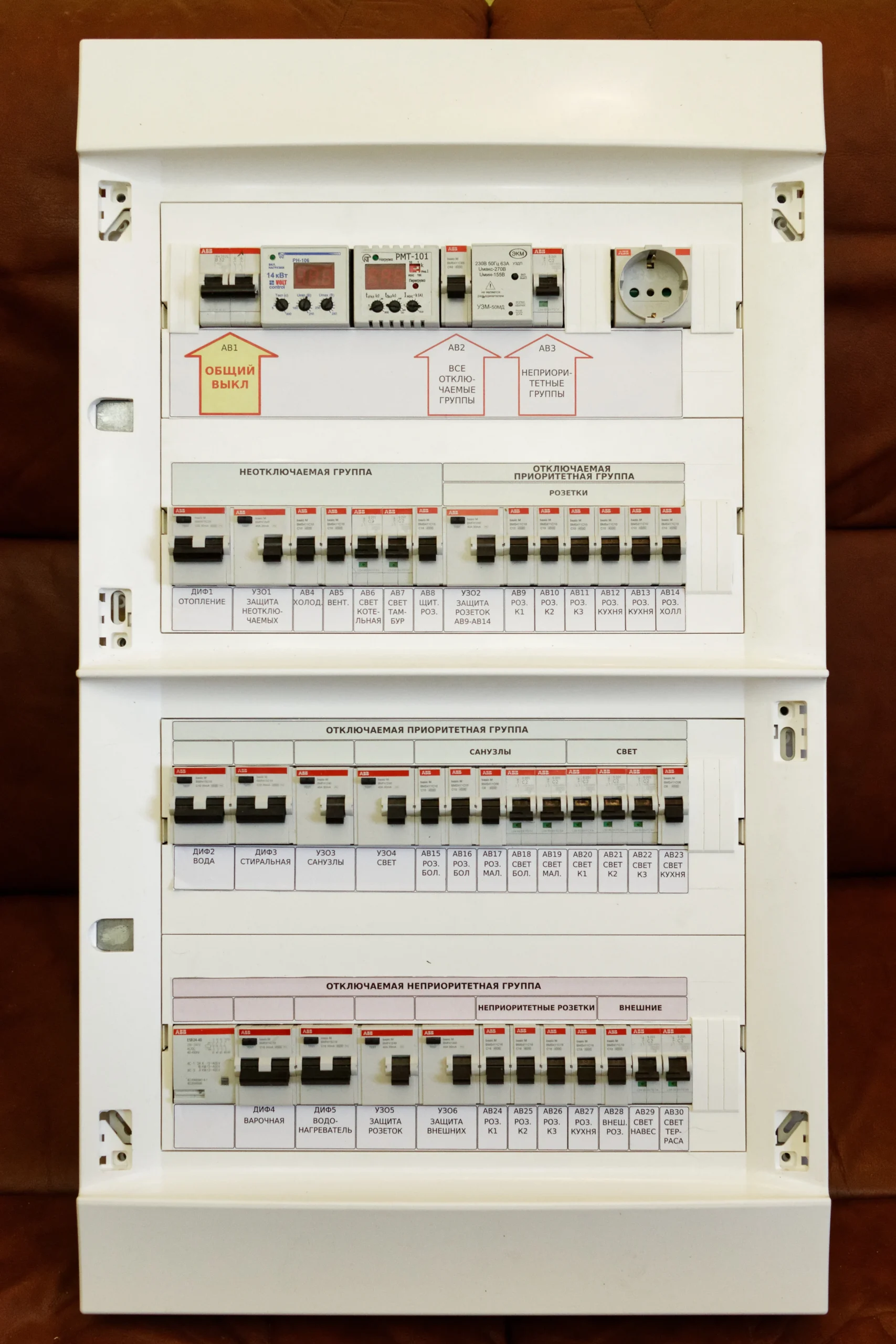

Как посчитать число модулей

1. Составьте список всех аппаратов и укажите ширину каждого в модулях.
2. Добавьте клеммные блоки, шины, вводной коммутационный аппарат и аксессуары.
3. Учтите место для проводников, перемычек и радиусов изгиба.
4. Добавьте резерв не менее нескольких модулей на каждую функциональную секцию; для нового ремонта разумно предусмотреть общий запас около 20–30%.

Большой запас особенно полезен, если позже возможны кондиционеры, тёплый пол, проточный водонагреватель, зарядная станция или система резервного питания.

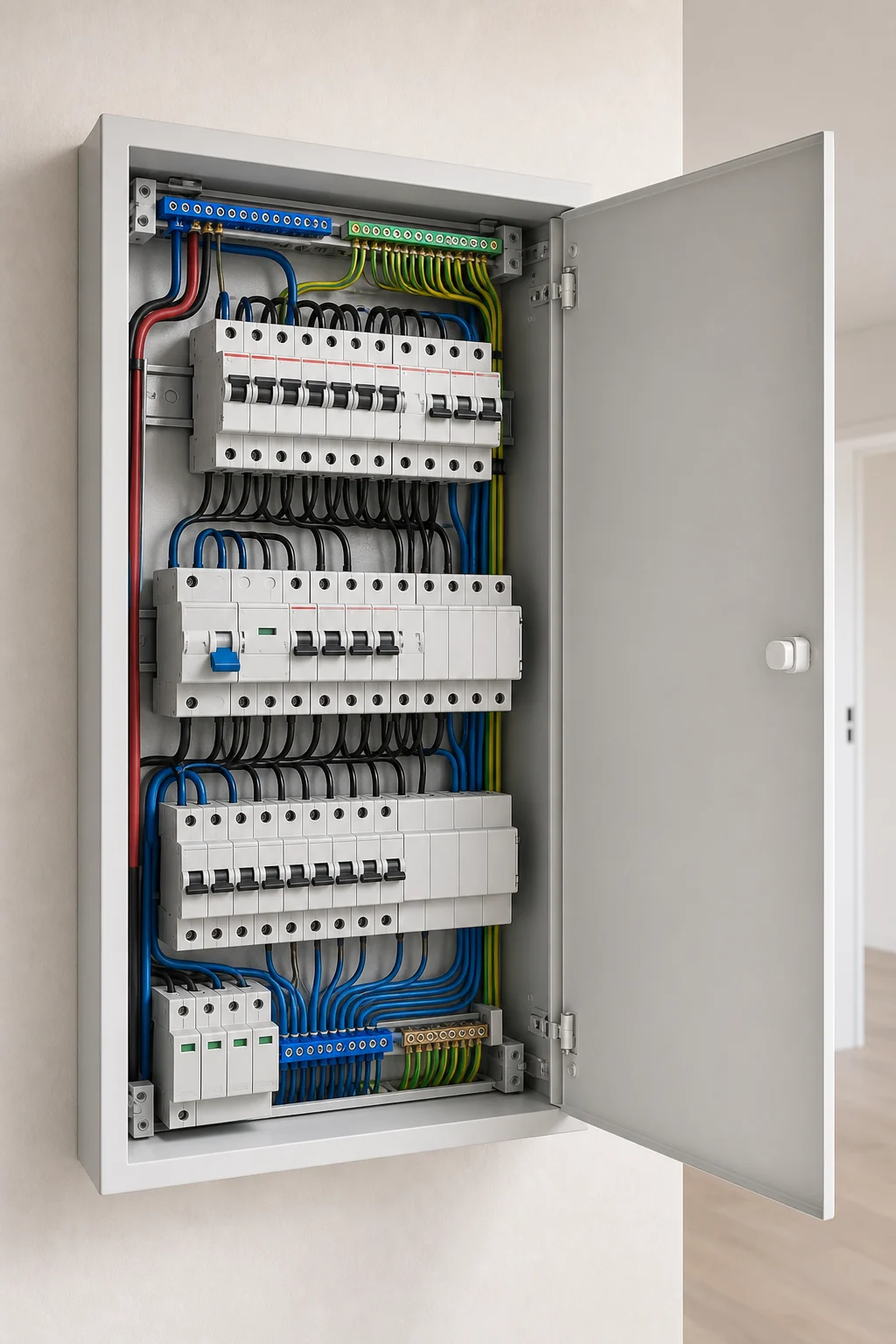

Встраиваемый или навесной

Нельзя произвольно вырезать глубокую нишу в несущей стене. Возможность штробления и установки корпуса проверяют по проекту здания.

Металл или пластик

Материал выбирают по месту установки, механическим нагрузкам и требованиям производителя. Пластиковые боксы удобны в квартире и не требуют присоединения корпуса к защитному проводнику.

Металлические щиты прочнее, но корпус и дверь должны быть корректно включены в систему защитного заземления.

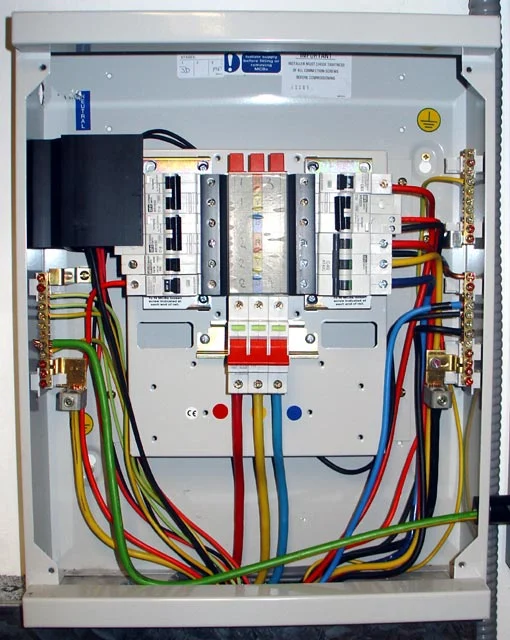

Что проверить в конструкции

• съёмная монтажная рама или удобный доступ к DIN-рейкам;
• достаточное расстояние от аппаратов до стенок;
• отдельные шины нейтрали для групп УЗО;
• шина PE с запасом клемм;
• места ввода кабелей сверху и снизу;
• возможность маркировки линий;
• надёжная дверь и понятный механизм закрывания;
• доступные заглушки свободных модулей.

Совместимость аппаратов и шин

Одинаковая ширина модулей не гарантирует совместимость гребёнчатых шин. Высота клемм, тип штыря или вилки и допустимое сечение различаются. Если планируется шинная разводка, удобно выбирать корпус, аппараты и аксессуары согласованной системы Hager, ABB, Schneider Electric, Legrand или другого производителя.

Где разместить щит

К щиту нужен свободный доступ без лестницы и разборки мебели. Его не прячут за тяжёлым шкафом и не размещают там, где возможны протечки или постоянный конденсат. Высоту, степень защиты оболочки и расстояния выбирают по проекту и условиям помещения.
